Monotec Gabioner og støttemure
Monotec gabioner – frihed til at skabe nye og spændende arkitektoniske dimensioner
Brugen af gabioner i landskabsdesign har gennem mere end 25 år sat nye standarder for etablering af støttemure og fritståede vægge. Samtidig har gabionerne givet frihed til at skabe nye spændende arkitektoniske dimensioner og rum i landskabet.
De mange designvarianter giver mulighed for at kombinere og bygge på med gabioner på en utraditionel måde. Og det uden at gå på kompromis med æstetik, holdbar og funktionalitet.
Gabioner med både form og funktion

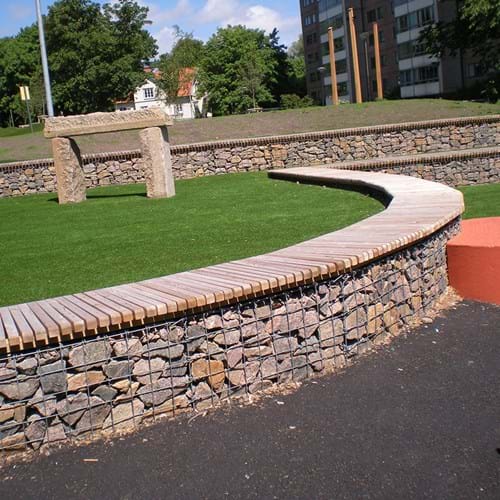

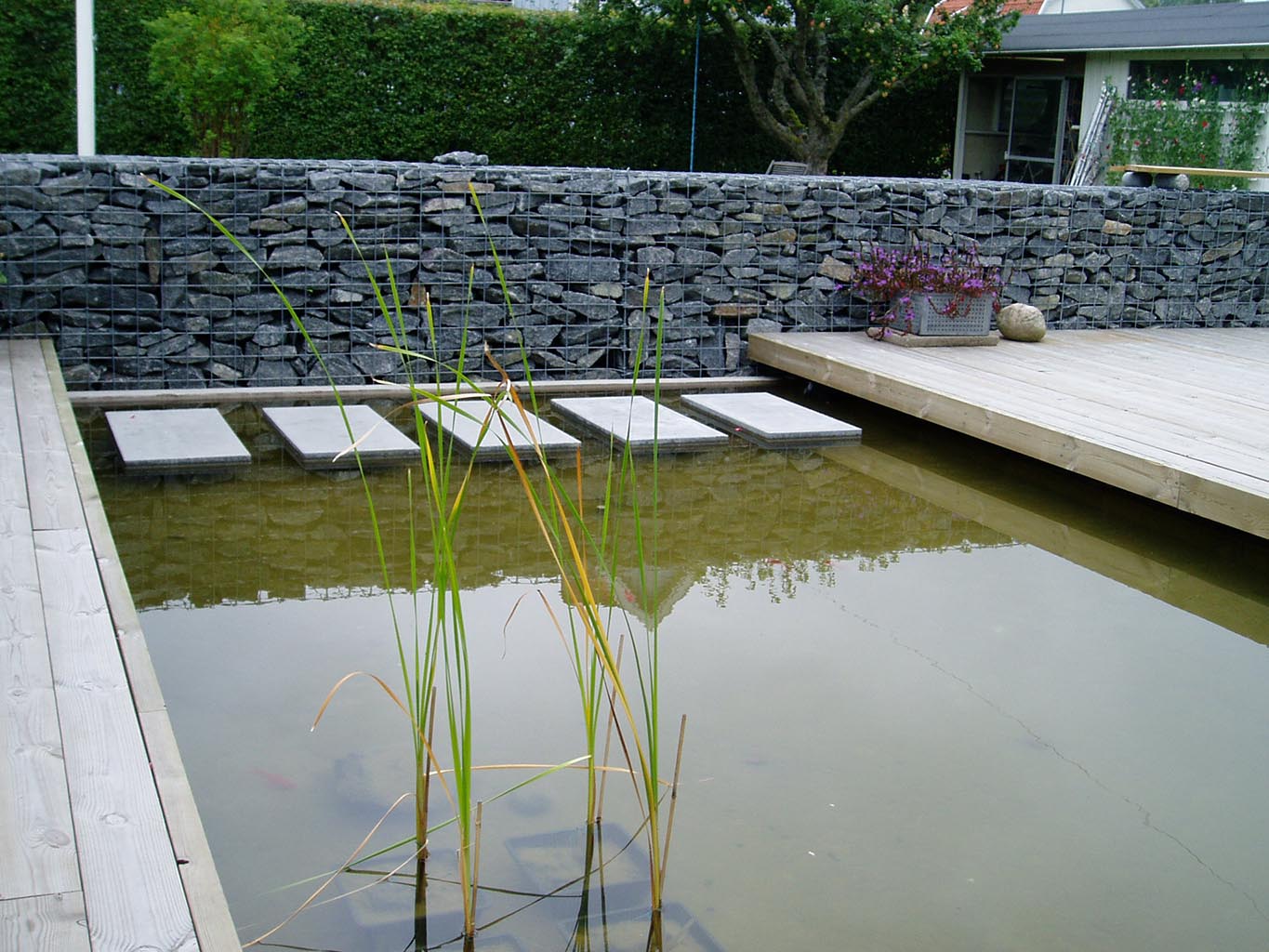

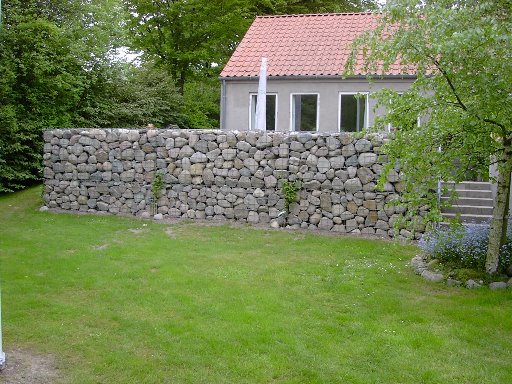

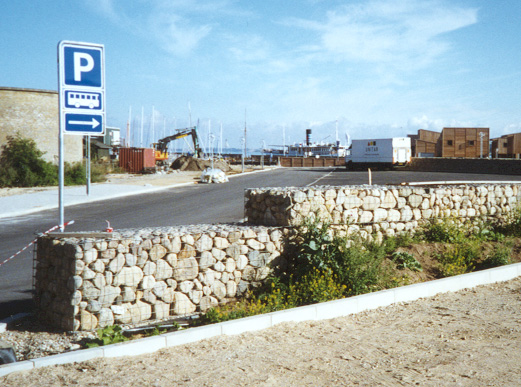

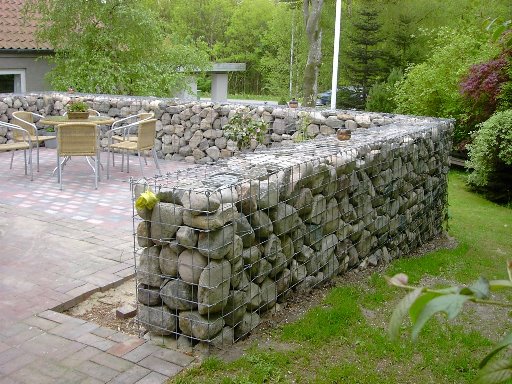

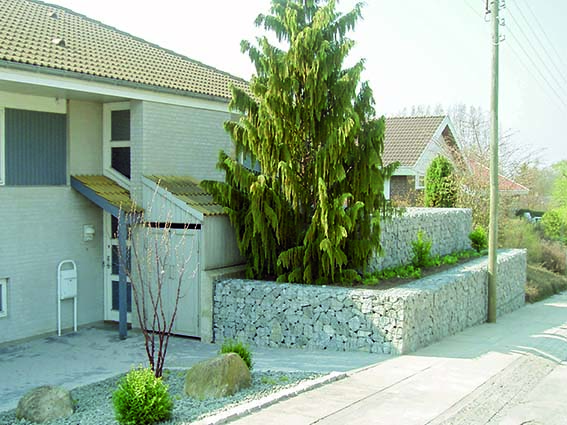

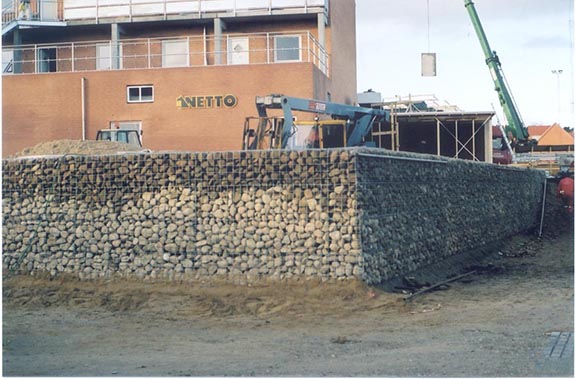

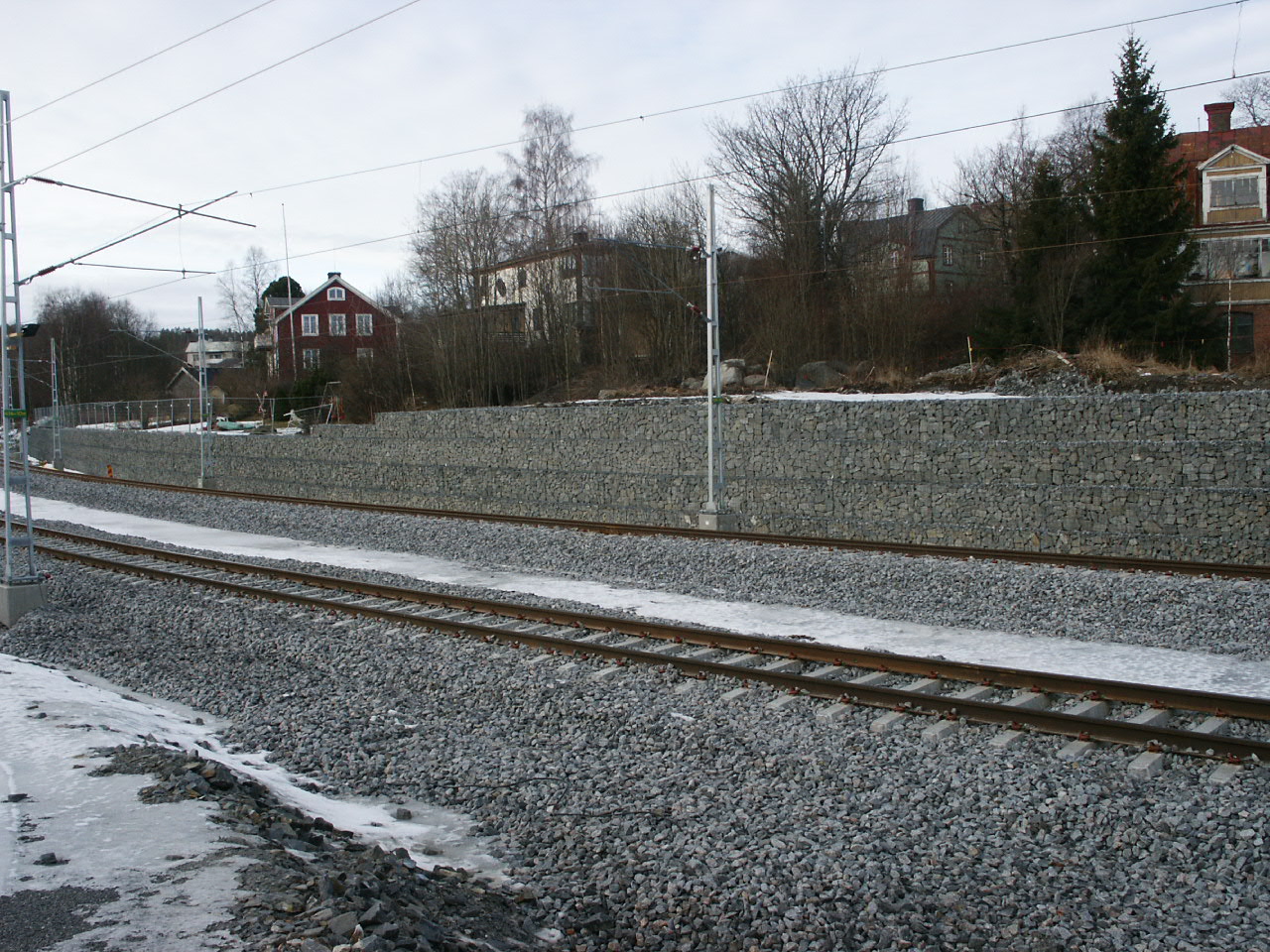

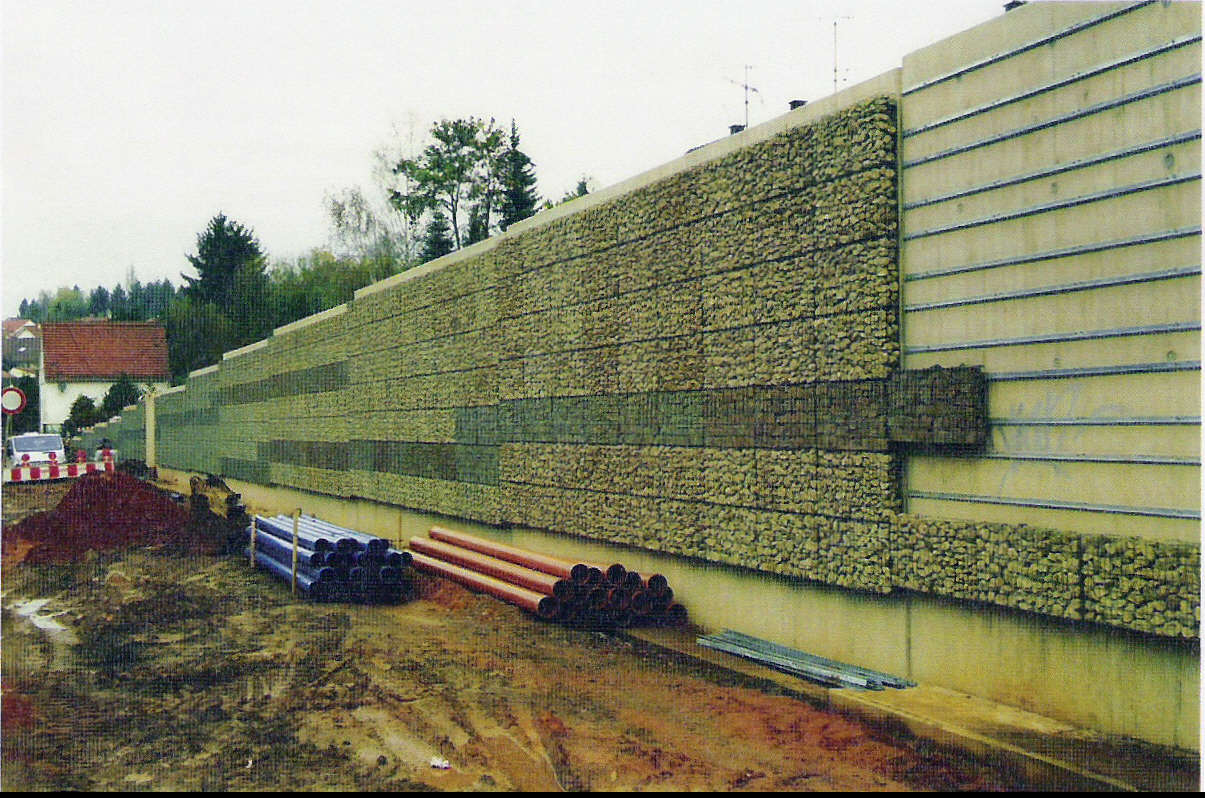

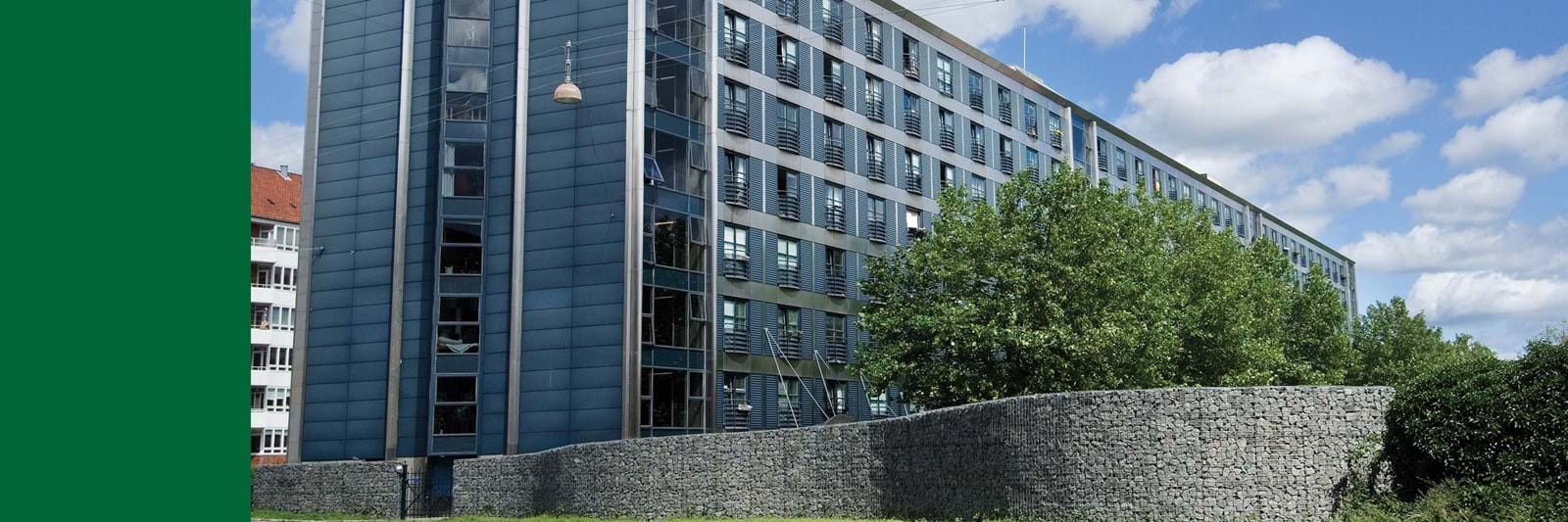

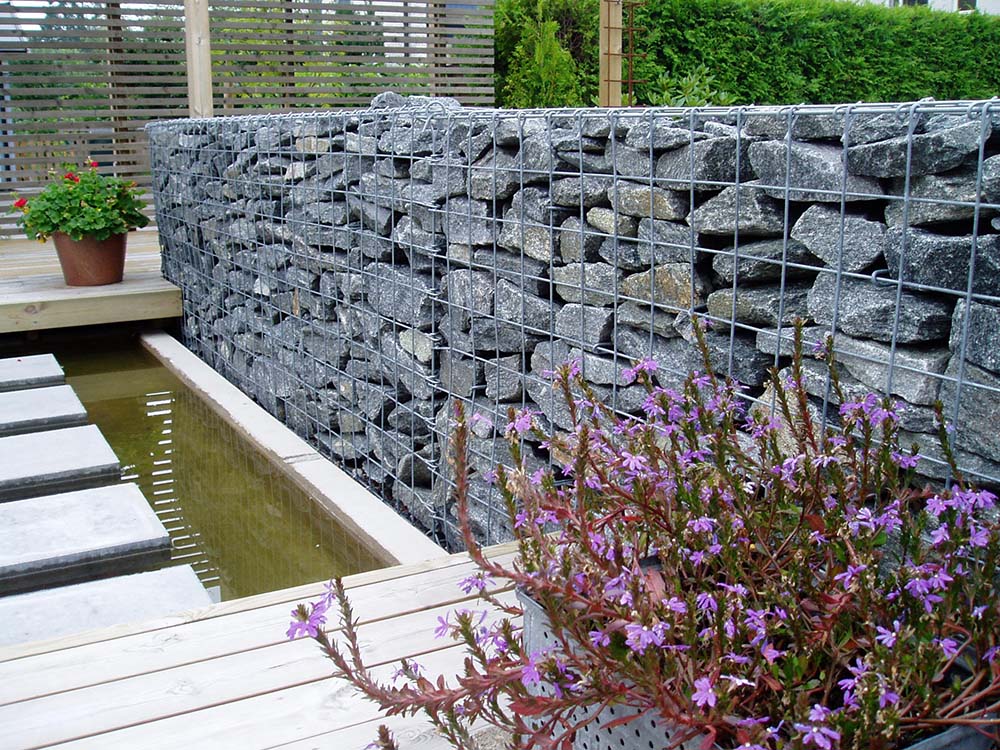

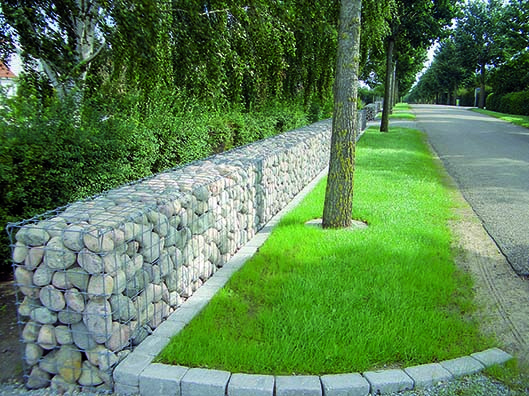

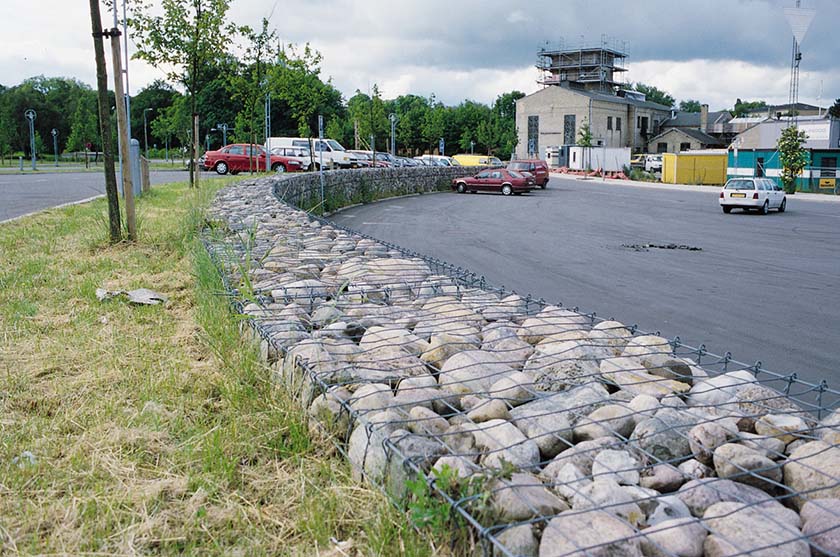

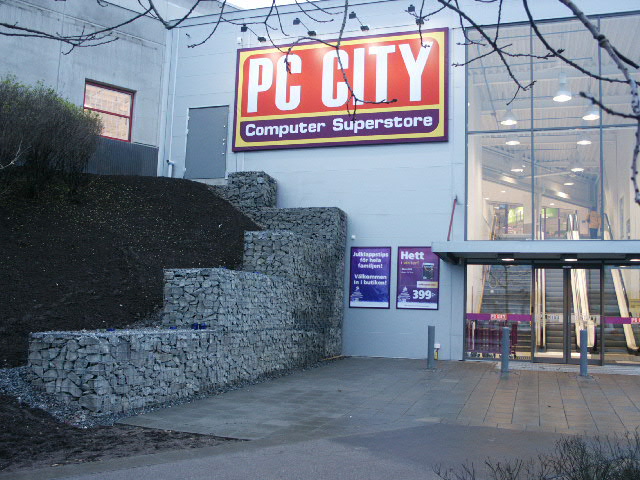

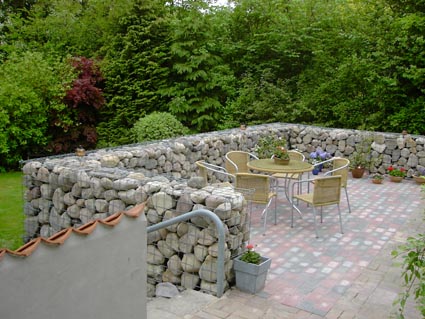

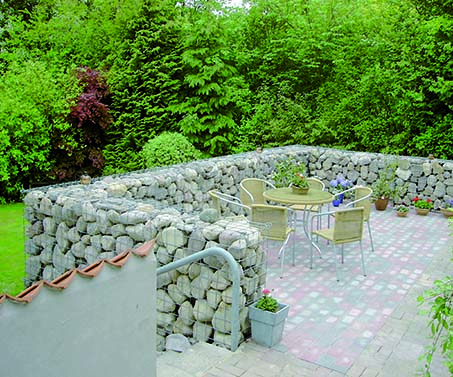

Gabioner bruges blandt andet som støttemure og fritstående vægge, som rumdelere og havevægge, og til udsmykning af bygninger.
Kvalitet og lang levetid
Monotec har fokus på kvalitet og har udviklet et smart gabionsystem med en professionel finish. Korrosionsbeskyttelsen består af en 350-450 g/m2 galfanbelægning, som er en speciel legering af zink og aluminium. Galfanbehandlingen giver cirka 3 gange levetid sammenlignet med traditionel varmgalvanisering med samme lagtykkelse.
Vedhæftningen af galfanbelægningen til stålet gør det muligt at bearbejde gabionerne efter overfladebehandlingen uden at risikere, at overfladebelægningen går i stykker. Det kan især være en fordel, når gabionerne skal fyldes mekanisk eller hvis elementer skal tilpasses på stedet.
Som standard leveres gabioner galfanbehandlet med en tråddiameter på enten 4,5 mm eller 5,0 mm sammen med en 6 mm stiftlås.
Maskestørrelsen har et standardmål på 100 x 100 mm.
OBS! Ved anvendelse af mindre faktioner som fyldmateriale, kan anvendes et finmasket frontgitter med en maskestørrelse på 50 x 100 mm eller 50x50 mm. (bestillingsvare).
Rustfrit stål
Monotec gabioner i særlige tilfælde leveres i rustfrit stål efter dine ønsker.
Monotec gabioner - materialevalg
Monotec gabionerne kan fyldes med en bred vifte af forskellige fyldmaterialer, afhængig af det æstetiske udtryk som ønskes.

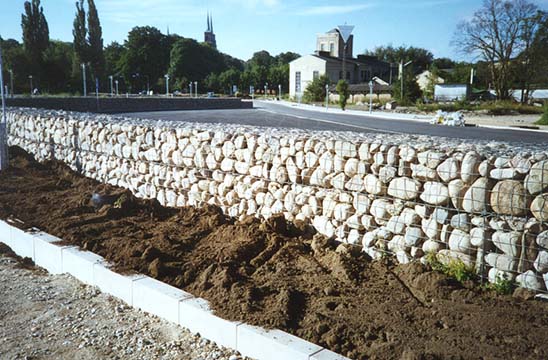

Normalt anvendes et knust eller runde stenfraktioner med en dimension, der passer til maskestørrelsen.
- For en maskestørrelse på 100 x 100 mm vælges normalt en fraktion på 100-200 mm.
- For en maskestørrelse på 50 x 100 mm vælges normalt en fraktion på 80-150 mm
- For en maskestørrelse på 50 x 50 mm vælges normalt en fraktion på 50-120 mm
Andre materialer som eksempelvis knust tegl, beton eller glas kan også anvendes afhængig af fraktionen, men børe kun anvendes efter aftale. Gabioner bør ikke fyldes med friktionsjord (sand/stabilgrus) eller et organisk fyldmateriale (muldjord), idet der ikke vil kunne opnås optimal komprimering af fyldmaterialet. Sætninger og utilsigtet deformation af gabionerne vil dermed opstå.
To låsesystemer, udviklet til forskellige funktionelle behov
-
Monotec R-gabion er baseret på et R-formet øjer i alle fri ender. Dette låsesystem er designet til at blive brugt i offentlige bygninger, legepladser og andre steder, hvor sikkerheden er i fokus. R-gabionen er designet således at alle frie ender er placeret på indersiden af gabionsnettet, hvilket minimerer risikoen for at hænge fast i gabionen.
-

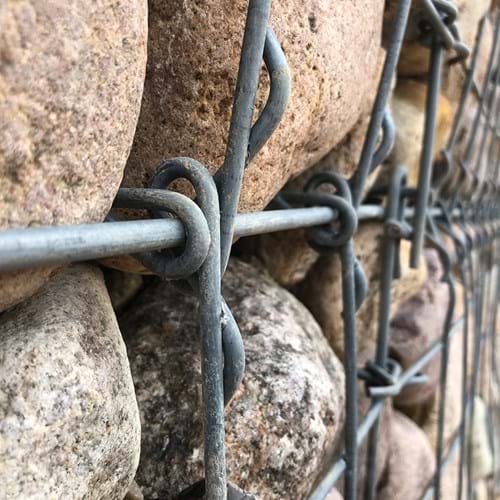

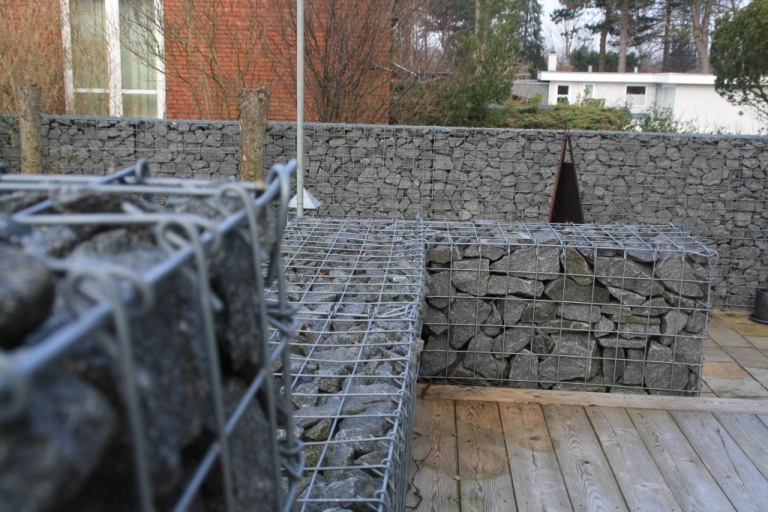

Monotec Roko låsesystemet er baseret på en spiralsamling, hvor alle kræfter overføres til gabionens svejsepunkter. Låsesystemets ender er groft udformet og ikke sikret, hvorefter der er risiko for at komme i klemme i gabionen. Derfor anvendes Monotec Roko låsesystemer normalt på steder, hvor det æstetiske udseende er mindre vigtigt og ikke i frekventerede områder.
Monteringstiden er normalt lidt længere for Monotec Roko end for de to andre systemer. Dette skyldes, at låsesystemet generelt er mere "organisk".
Sådan etableres en gabion- og støttemur
Inden du går i gang med at bygge en gabionmur i skel eller som en del af et større byggeri, bør du undersøge, hvilke regler der gælder i din kommune.
Vi anbefaler, at du downloader vores brochure. Her finder du detaljerede monteringsvejledninger og regler for gør-det-selv-projekter med Monotec-gabioner.
Ønsker du at bygge en støttemur i højden og størrelsen udover ovenstående, anbefaler vi, at du kontakter vores tekniske rådgivere på 59 48 90 00 eller info@byggros.com.
Underlag/fundament
En gabionvæg skal stå på mindst 30 cm komprimeret stabilgrus. Muldlaget skal altid fjernes og det skal tilsikres at råjoren under er bæredygtig.
Højde
I skel, kan en fritstående gabion normalt bygges op til en maksimal højde på 180 cm. Det anbefales, at væggen funderes svarende til 10% af muren højde under terræn.

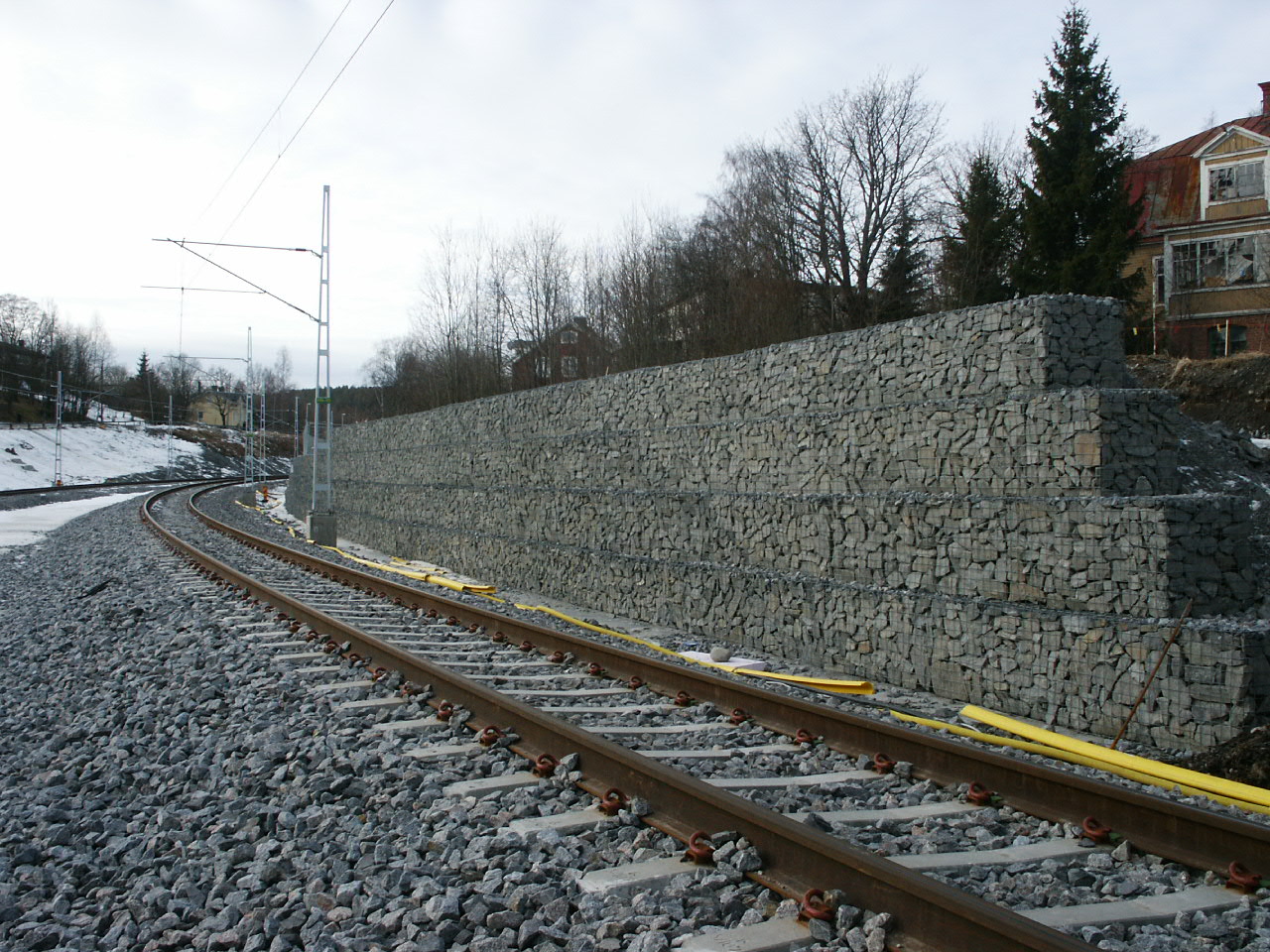

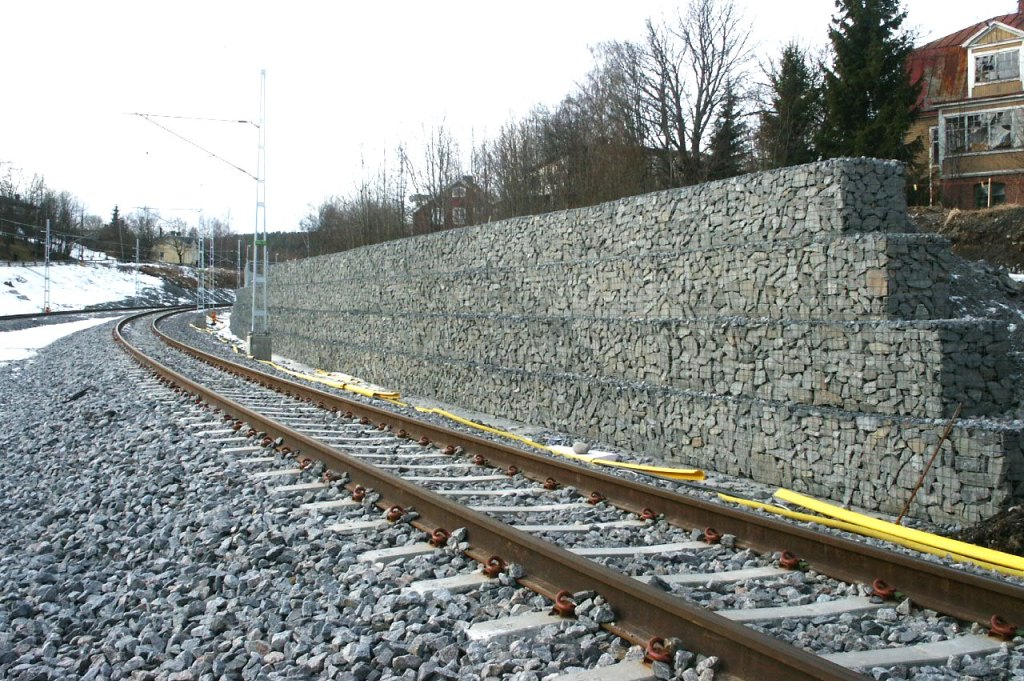

Jordens tryk

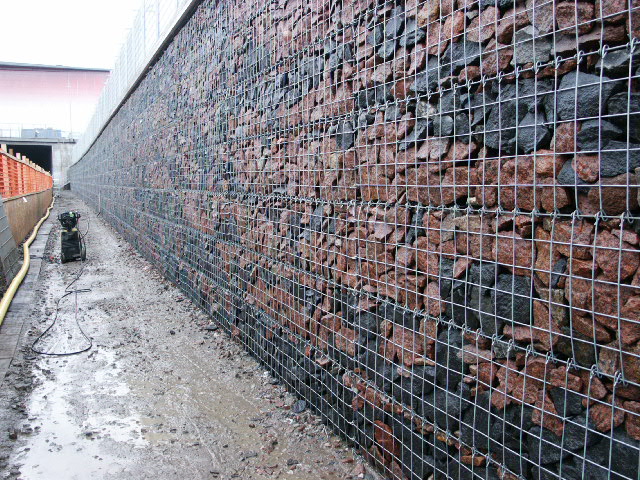

En lodret gabionvæg på 50 cm tykkelse kan modstå jordtryk i op til 1 m højde. En lodret gabionsvæg i 100 cm tykkelse, vil kunne modstå jordtryk i op til 2 m højde. Det er vigtigt, at jorden og væggen adskilles med en geotekstil. Der placeres en filterdug på bagsiden af gabionen inden tilfyldning. HUSK AT vægge med jordtryk altid skal have et dræn indlagt bag væggen.
Fyldningsmateriale
Det er først og fremmest vægten, der holder en gabionvæg på plads. 1 m³ gabionsmur fyldt med sten vejer ca. 2000 kg. I princippet kan alt bruges som fyldmateriale, men vægge med jordtryk og vægge over 1 m bør altid fyldes med sten.
